1 圆融光电科技股份有限公司

1.1 公司简介

　　圆融光电科技股份有限公司（下称圆融光电）成立于2010年年末，是安徽省民营科技企业，其公司业务主要涉及全色系发光二极管LED外延片、芯片、照明产品的研发、生产、销售以及照明亮化工程施工安装，其下属子公司有青岛杰生电气、安徽圆融照明、江西圆融光电、圆融健康科技（深圳）有限公司。

1.2申请趋势

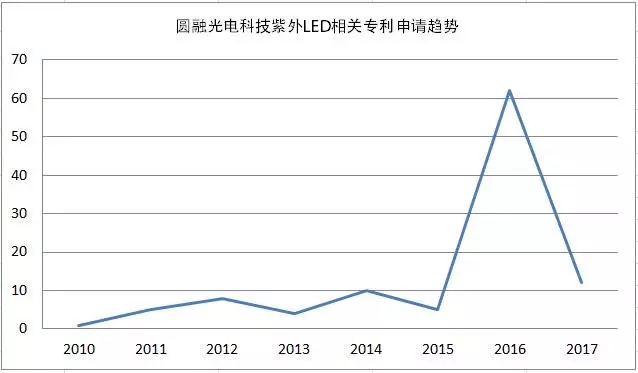

图1 圆融光电的紫外LED相关专利申请趋势

　　从图1可以看出，从2011年至2015年圆融光电紫外LED相关领域的专利申请数量较少，在2016年，其紫外LED相关专利申请数量突然增加，圆融光电在2015年底收购了青岛杰生电气，青岛杰生电气成立于2001年，其专注于全系列波段紫外LED产品以及GaN-MOCVD高端外延设备的研发、生产和应用，青岛杰生电气的被收购，也预示着圆融光电布局紫外LED领域的开始，由于2017年申请的专利还存在未公开的可能，所以2017年的申请量有所下降。

1.3部分产品介绍

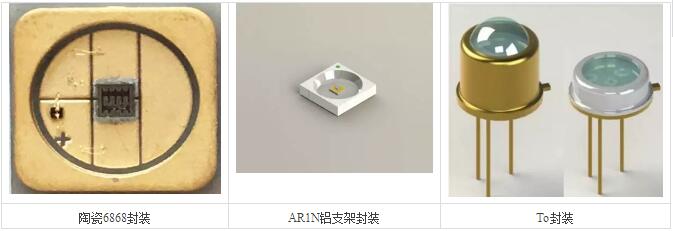

图2 圆融光电的部分封装产品

　　图2显示了圆融光电的部分产品，比如陶瓷6868封装，其J265S68C-100的产品波长为265nm，芯片输出功率等级8-12mW；AR1N铝支架封装，采用铝材SMD5050支架封装，体积小，便于小型化产品设计，散热系数170W/M.K，适合波峰回流焊，适用于杀菌消毒场所以及光固化等；To封装采用传统TO39支架封装，气密性好，内部可充特殊气体，出光角度小，适用于光谱分析等精密检测设备。

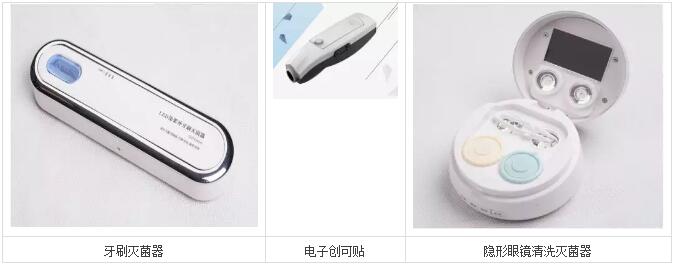

图3 圆融光电应用领域的部分产品图

　　图3所列的依次是牙刷灭菌器、电子创可贴以及隐形眼镜清洗灭菌器，其利用深紫外LED发出的光直接杀死各种细菌、病毒等，无污染、无毒副作用。

1.4基础专利及其专利布局情况

　　接下来笔者带领大家来了解一下关于圆融光电的部分基础专利及其布局情况。

　　在应用领域，2011年申请的，具有消毒功能的移动多媒体终端CN102824652B、可动式杀菌装置及具有该杀菌装置的储藏柜CN102389578B；2012年申请的，带有紫外LED的冰箱、深紫外LED便携式灭菌器CN202961251U、便携式循环风空气灭菌器CN202961283U、便携式饮用水灭菌器CN202968195U、深紫外LED迷你型牙刷灭菌器CN202961250U、深紫外LED牙刷灭菌器CN202961249U；2014年申请的，杀菌水嘴、杀菌水龙头及净水杀菌抑菌方法CN103791154B、动态直饮水深紫外LED杀菌器CN104016443B；2016年申请的，容器盖及储物容器CN205633546U、一种新风系统、口罩及电器CN205690545U、光子治疗仪CN106178273A、便携杀菌套件CN206214450U、水冷深紫外发光单元过流式杀菌消毒装置及净水设备CN206328187U；2017年申请的，一种杀菌模块和水箱CN206599457U。

　　在紫外LED器件设计方面，2013年申请的，一种半导体紫外光源器件CN103247728B、一种半导体紫外光源器件CN103337574B、具有改善的出光效率的发光装置US9048387B2、半导体发光装置US20140332754A1；2014年申请的，具有重掺杂活性区域的LED及其制备方法US9318650B2。

　　在封装结构方面，2015年申请的，深紫外光源及其封装方法CN104701438B、紫外面光源CN205011421U；2016年申请的，深紫外光源及其封装方法WO2016146068A1、紫外灯丝灯CN105822909A、用于紫外光谱仪的校准光源和校准光源CN205861214U、一种深紫外LED封装支架CN206134732U、一种深紫外LED封装支架CN304116020S、一种具有多功能区块的深紫外发光单元支架及发光装置CN206332050U；2017年申请的，一种增加出光率的紫外灯封装结构CN206806367U。

　　由此可以看出，在应用领域，圆融光电科技主要是以申请实用新型专利为主，由于实用新型相对于发明专利申请流程较短，而近些年紫外LED的应用领域发展迅速，申请实用新型能够快速的抢占市场；在封装结构方面，圆融光电科技的专利申请中，实用新型依然占据着较大的比例，但也存在着一定比例的发明专利；在紫外LED器件设计方面，发明专利居多。由上述分析可知，圆融光电科技在我国紫外LED方面的专利申请布局涵盖了器件结构、封装结构以及应用领域，其布局较为全面，其在国外紫外LED领域的专利申请量较少。

2 鸿利智汇集团股份有限公司

2.1公司简介

　　鸿利智汇主要涉及有LED封装、LED汽车照明、车联网——互联网车主服务等领域，并布局红外安防、紫外固化、深紫外消毒杀菌灯领域。其主要的产品有照明器件&模组、背光LED、车用LED器件、闪光灯LED、UV LED、红外LED等，其下属的公司主要有鸿利光电、鸿利秉一。

2.2申请趋势

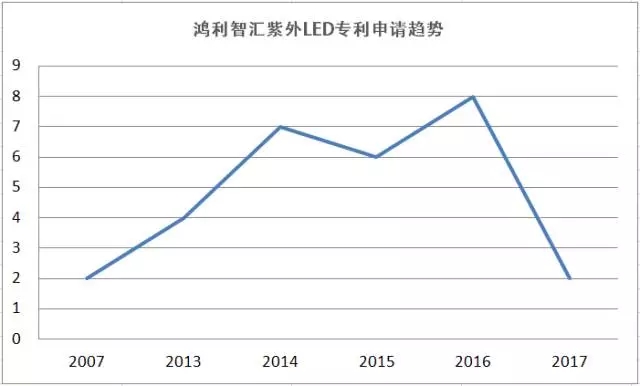

图4 鸿利智汇在紫外LED领域的专利申请趋势图

　　从图4可知，鸿利智汇自2013年开始在紫外LED领域的申请量有所上升，2017年申请的专利可能存在还未公开的情况，所以数量较少。

2.3部分产品简介

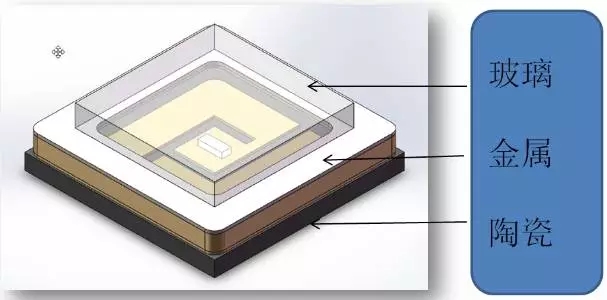

图5 部分产品图

　　全无机封装CMH：封装尺寸：6.0mm×6.0mm×1.65mm，波段270-290nm，采用气密性封装，满足美国军工MIL-STD-883标准，高稳定性，N2或真空保护，光学玻璃封装，耐腐蚀性能高，低衰减，无黄化，高使用寿命，静电保护。

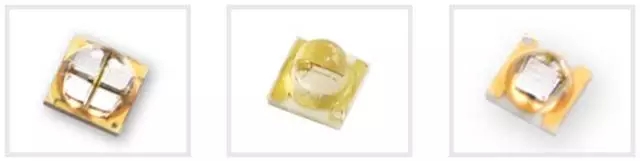

图6 鸿利生产的发光波段在360-410nm的UVA LED

　　图6显示鸿利的UVA LED发光角度有60°、120°两种，其封装尺寸有5.0mm×5.0mm×2.9mm 、3.45mm×3.45mm×1.9mm，高辐射通量，低电压直流作业，散热效率高，好的静电防护能力，寿命长，RoHS标准，可应用于UV固化、UV印刷、UV曝光、美甲灯、防伪、灭蚊灯。

2.4基础专利及其布局
　　在紫外 LED领域，由于紫外LED的特点，有机树脂耐热性能一般，耐紫外光辐射性能较差，且透光率低于石英玻璃，依据其现有的封装特点，鸿利推出全无机封装UV LED深紫外G6060，波段270-290nm，采用气密性封装，N2或真空保护，光学玻璃封装，能够达到高的使用寿命，可应用于杀菌消毒领域。UVA LED (360nm-410nm) ，高辐射通量，发光角度：60°/120°，散热效率高，好的静电防护能力，寿命长，RoHS标准，适用于：UV 固化 、UV 印刷、UV 曝光 、美甲灯、防伪 、灭蚊灯。

　　在封装领域，2013年申请的，一种封装方法CN103325922A及一种LED及其封装方法，其采用陶瓷基板以玻璃盖板对LED进行封装，以及采用陶瓷基板以及玻璃盖板来对LED进行无机气密封接、一种LED用陶瓷基板 CN103682046B，其通过焊接对LED 实现无缝封装，使得LED 耐腐蚀、耐候性、耐紫外等方面优异；2014年申请的，一种LED无机封装支架及其封装方法 CN104037316A，采用玻璃透镜来对LED实现无机封装；2015年申请的，一种深紫外LED封装结构 CN205028920U、一种LED封装结构 CN204834683U 其中设置有粘接层能够将玻璃盖板与压片及支架之间密封、一种深紫外LED封装结构 CN205248307U 将有机硅胶层填入LED封装结构内，以快速吸收结构内的氧气、一种深紫外LED CN206268820U。

　　在应用领域，2014年申请的，一种便携式杀菌装置及杀菌方法 CN104274844A、一种深紫外消毒容器 CN204208076U、一种深紫外COB光源 CN204240171U、一种深紫外产品测试箱 CN204234108U；2015年申请的，一种深紫外LED器件分光装置 CN204535961U、根据摄像头曲靖位置调紫外灯照射位置的方法和移动终端 CN105022481A；2016年申请的，一种UV-LED及UV-LED装置 CN205812453U 带有与市电连接的恒流电路、一种紫外LED固化方法及固化装置 CN106622902A 采用紫外LED与充电电池连接，采用图像捕捉装置获取固化情况，以减小能量损耗。

　　由此可见，在国内市场普遍采用有机封装紫外LED的同时，鸿利已瞄准了无机封装的优势，在封装领域迅速布局无机封装紫外LED，抢占市场，与此同时，采用对紫外LED的应用领域进行布局。
