导读：欧美国家开始研发洗碗机的时间比较早，很多大型企业如米勒（Miele）、 西门子（SIEMENS）、 惠而浦（Whirlpool）等都研发了洗碗机。在亚洲最早从事洗碗机的研究的是日本，到了九十年代中后期，日本已发展了微电脑全自动台式洗碗机；代表性企业有松下（Panasonic）、 三洋（SANY）、 三菱（MITSUBISHI）、东芝（TOSHIBA）等。

01   全球专利申请人排名

图1 洗碗机全球申请人排名图

　　从洗碗机全球申请人排名图中可以看出，博西公司（BSH）的专利申请量远超其他企业排在第一位。排在前三的还有韩国的LG公司和日本的松下公司。本文将选取博西（BSH）及松下（Panasonic）作为研究对象，重点分析这两家公司的专利布局情况。

02   博西

　　德国博世和西门子家电电器集团（BSH），由博世和西门子这两家公司于1967年联合组建而成，双方各拥有50%的股份。总部位于德国慕尼黑市。1994年正式进入中国，迄今为止已投资创建了四大生产基地。

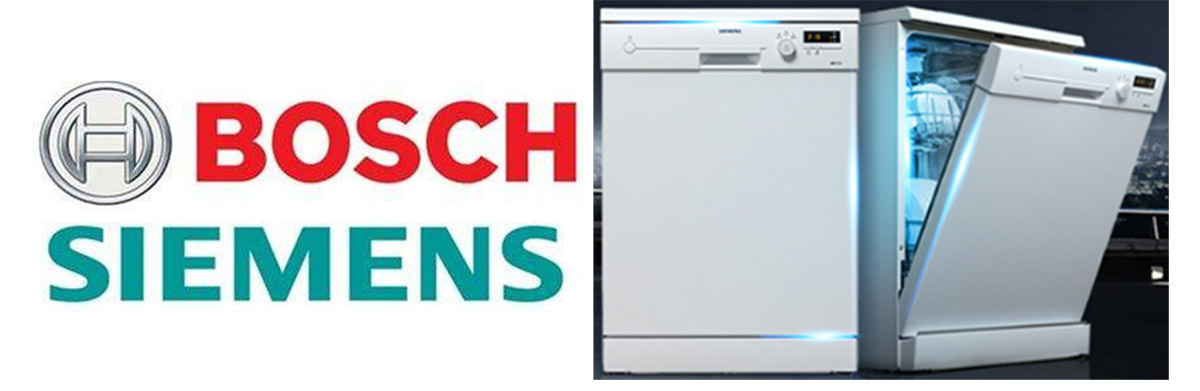

图2 博西公司洗碗机产品图

1.1 专利申请趋势分析

图3 博西洗碗机专利申请趋势图

　　从博西公司洗碗机的专利申请趋势图可以看出，博西公司在1973年就开始布局洗碗机专利，在2000年之前博西在洗碗机领域的专利布局量并不多。但2000年以后专利申请量呈现快速增长趋势，至2004年达到专利申请量的小高峰。博西公司在2002年将洗碗机产物引入中国，成为最早在中国市场出售洗碗机产物的家电制作商，此时的专利申请小高峰与博西公司进入中国市场不无关系。2004年至2007年专利量略有下降，2008年至2009年，专利呈现迅猛增长趋势，并于2009年达到峰值。2010年至今，博西公司在洗碗机领域的专利布局呈现下降趋势。2014年西门子出售博西公司50%的股份给博世集团，这导致了博西公司的内部波动，也间接影响了专利布局。

1.2 市场国布局分析

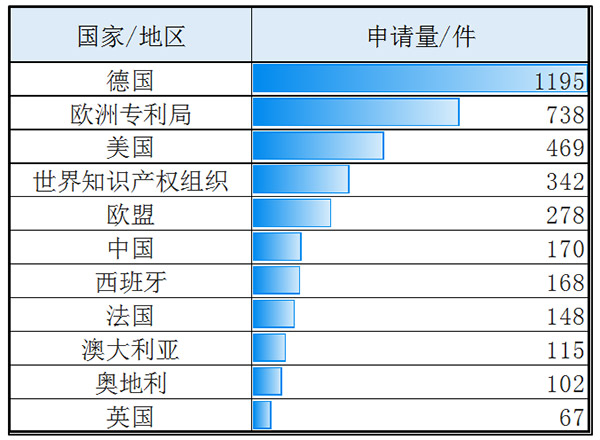

图4 博西洗碗机专利地域布局图

　　图4是博西公司洗碗机的专利地域布局，可以看出，博西公司的专利布局与市场分布是对应的，博西公司的总部在德国慕尼黑，因此在德国本土国布局了较多的专利。其次，欧洲和美国市场也是博西公司的主要目标，因此也布局了不少专利。由于洗碗机引入中国的时间较晚，因此目前博西公司在中国的专利布局量还不是很多。由上图也可以看出博西公司在日本、韩国等国未布局专利，可见日本、韩国等国的洗碗机市场应该已经被本土国洗碗机品牌所瓜分，但中国是博西公司重点开拓的未来市场国。

03  松下

　　松下是世界最大的电器生产和销售商之一， 在家电、数码视听电子产品、办公产品等领域处于领先而享誉全球。松下作为日本老牌电器商，在家用洗碗机领域成绩显赫。松下家用洗碗机目前从外观上普遍更倾向于超薄路线，更加适用于面积较小的厨房空间。

图5 松下公司洗碗机产品图

2.1 专利申请趋势分析

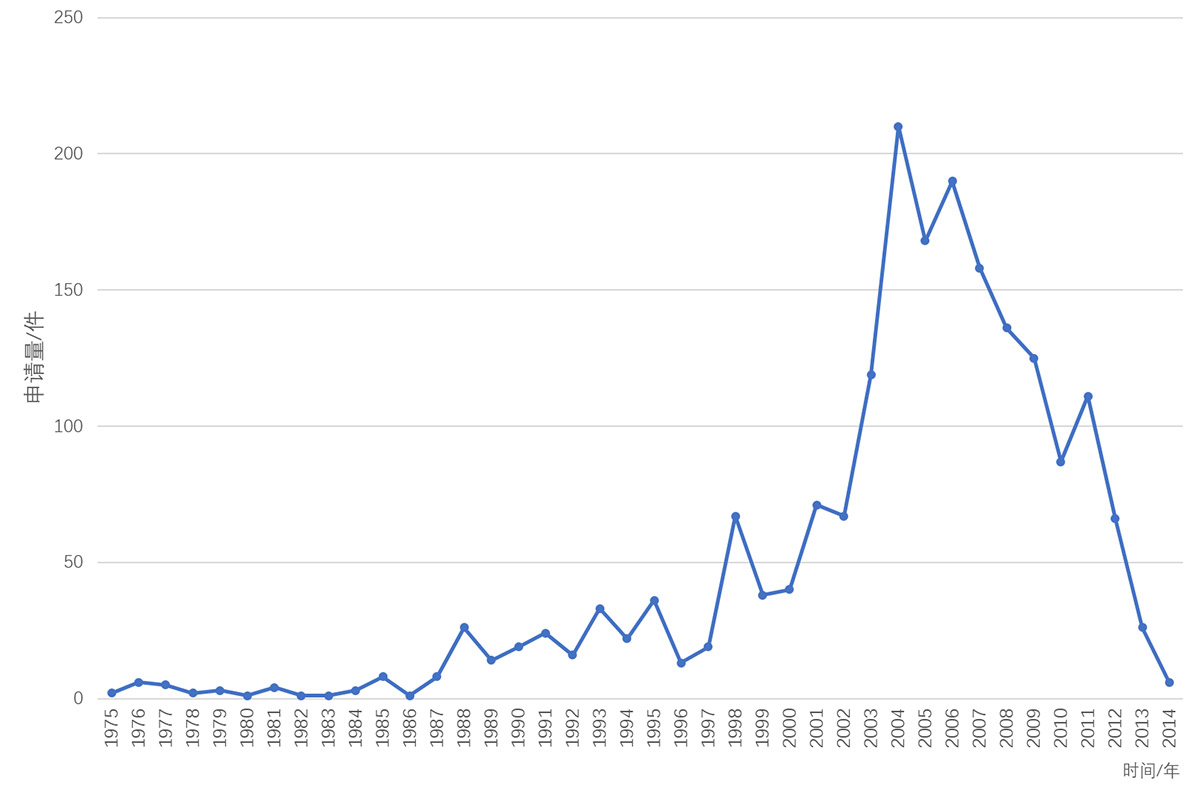

图6 松下洗碗机专利申请趋势图

　　虽然日本在洗碗机领域的研发要晚于欧洲，但松下公司的专利申请始于1975年，并不比博西公司晚太多，可见松下在专利布局上的重视。在1988年前，松下公司在洗碗机领域的专利年申请量在10件以下，从1988年以后专利申请呈现波动上涨趋势。自2000年开始，专利申请量呈现快速增长态势，并于2004年达到峰值。2005年至2014年，专利申请量呈现波动下滑趋势，而且2015年至今松下在洗碗机领域未有专利公开。

2.2 市场国布局分析

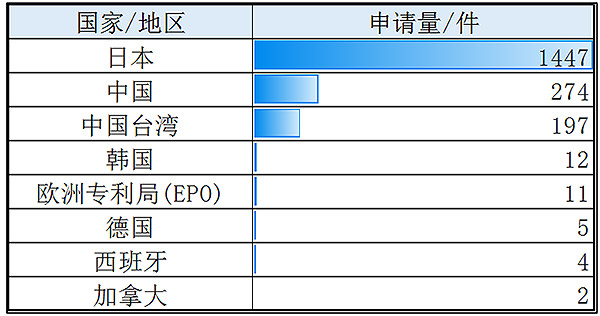

图7  松下洗碗机专利地域布局图

　　松下公司与博西公司一样，本土国的专利布局是其最重视的。但与博西公司不同，松下公司的第二市场国是中国。日本所用碗碟与中国有相似的地方，因此日本洗碗机产品可快速适应中国市场，因此松下公司也主要在中国、中国台湾、韩国等地区布局专利，扩宽亚洲市场。从图７可以看出松下公司在欧洲市场的布局很少，由于欧洲是洗碗机的发源地，市场份额已被占据，因此松下公司的未来市场主要看好中国、韩国。
