导读：早在1850年，JoelHoughton就申请了首个手动洗碗机专利。但直到1998年，中国才诞生第一台全自动柜式洗碗机——小天鹅洗碗机，与欧美国家相差了100多年。目前，中国消费者对洗碗机仍处于初步认知阶段，但随着消费者对品质生活的追求日益迫切，洗碗机行业将呈现爆发式增长。据统计，2017年中国市场有17个新品牌进入洗碗机行业，行业品牌总数达到43个，而且进入洗碗机行业的品牌都是具备一定技术实力基础的专业性或综合性家电企业，形成了洗碗机市场天然的品质保障。

　　目前，洗碗机在国内外的普及度差距较大，其主要原因是中餐具有深度较大的碗、罐、盆等，并且中餐油腻重，洗碗机的水流冲刷不到位，存在清理死角，耗时长、耗水、耗电大，而欧美国家餐具以盘子为主，清洗起来较为便捷。但是近年来，国内洗碗机企业不断发展，纷纷研制符合中国人习惯的洗碗机，逐步占领了中国洗碗机市场。本文将选取海尔、美的作为重点研究对象，揭示中国洗碗机企业杀出重围的专利布局之路。

01 　海尔

　　创立于1984 年的海尔电器集团有限公司是全球大型家电品牌。1999年海尔成立洗碗机公司，海尔洗碗机以小贝为代表，在体积和功能方面比较贴合小户型家用洗碗机的要求，小贝身材娇小、节约了厨房空间，因此在1-３口人的家庭中占有一定的市场。

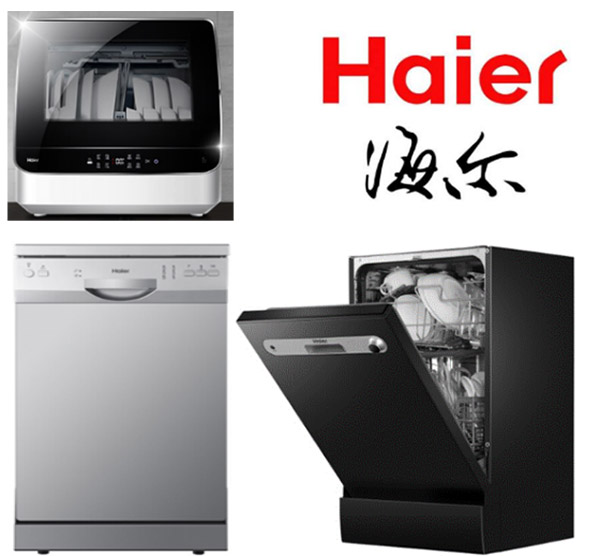

图1 海尔洗碗机产品图

1.1 专利申请趋势分析

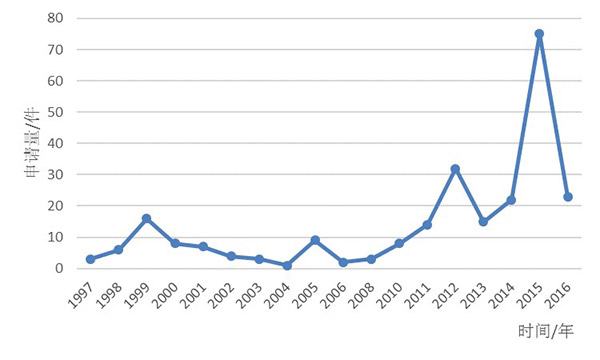

图2 海尔专利申请趋势图

　　海尔虽在1999年成立洗碗机公司，但在此之前已经开始了洗碗机专利的布局，并在1999年达到小高峰。但2000年之后专利申请量开始下降，到2006年开始回升，2012年又达到一个小高峰。2000-2011年是中国洗碗机启动阶段，各洗碗机企业都在积累技术研发实力。2013年至2015年专利申请量大幅上涨，此时中国洗碗机进入兴起阶段。2016年因专利公开延迟，专利申请量有所下降。
1.2 技术发展路线分析

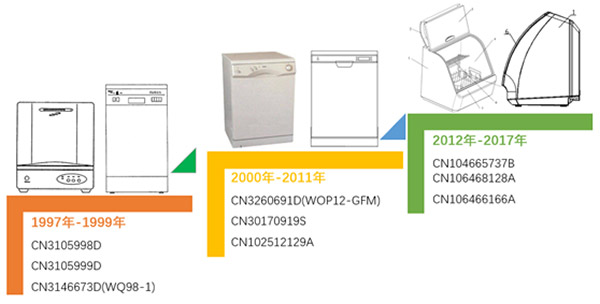

图3 海尔洗碗机产品技术发展路线图

　　海尔在1999年以前主要申请外观设计及实用新型专利，产品以WQ系列为主。2000年至2011年，海尔逐步开始申请发明专利，此时的产品有WOP系列。2016年3月海尔发布“小贝”洗碗机产品，但早在2013年海尔就已经提前布局“贝启式”开门设计等技术。免安装台式洗碗机很快被中国客户所接受，此后海尔在小贝产品的基础上又布局了较多专利。2013年海尔还首创了高温煮洗技术，在温度控制技术方面有较多专利布局。

02 　美的

　　创业于1968 年的美的集团，是一家以家电业为主的企业集团。美的洗碗机公司从2000年进入家用洗碗机行业后，除在早期一两年经历了内销市场的失败后，一直聚焦于欧美澳洗碗机市场的OEM/ODM业务。外销规模占整个中国出口洗碗机的85%，在欧美澳等全球主要的洗碗机市场占有率均超过15%。

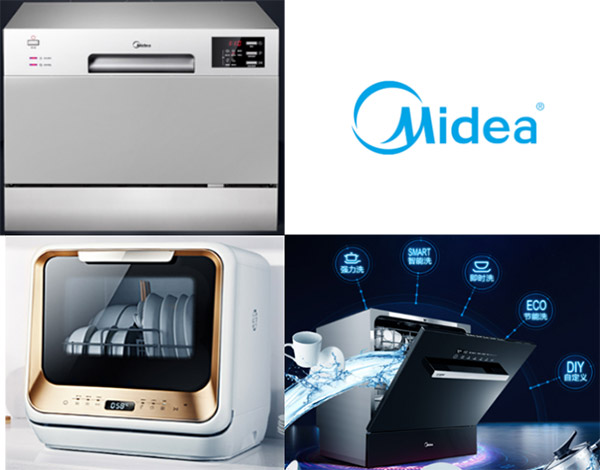

图4 美的洗碗机产品图

2.1 专利申请趋势分析

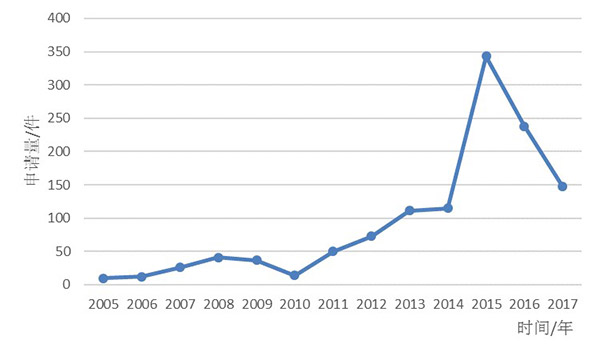

图5 美的洗碗机专利申请趋势图

　　美的从2005年开始申请洗碗机领域的专利，在2010之前专利年申请量都在50件以下，随着洗碗机在中国市场的热度逐步提升，从2010年开始专利申请量呈现快速增长，到2014年专利申请量突破百件。2014年至2015年专利申请量呈现爆发式增长，2016、2017年由于专利公开延迟，专利申请量呈现下降趋势。与国外洗碗机企业的专利布局情况不同，美的洗碗机的专利申请量一直持续增长，可以看出，欧美洗碗机市场接近饱和，而中国洗碗机市场才刚刚开始，国内洗碗机企业如美的，在洗碗机领域的专利布局也在不断增加。

2.2 技术发展路线分析

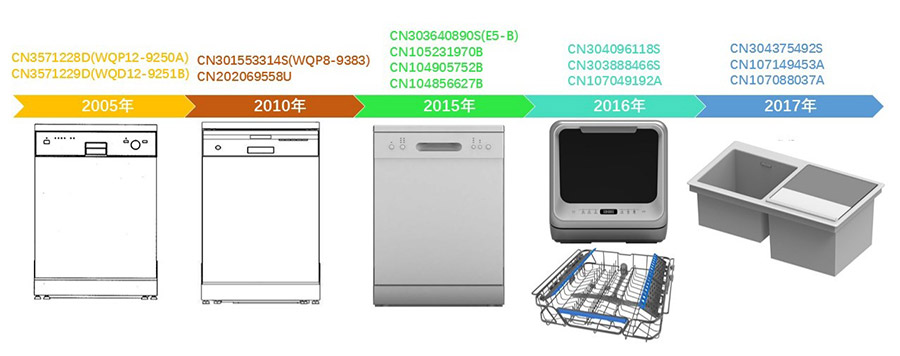

图6 美的洗碗机产品技术发展路线图

　　美的在2005年-2010年主要布局WQP系列产品为主，专利主要是外观设计和实用新型专利。2010年以后，发明申请量有所上升，并且增加了喷臂组件、控制方法、碗篮、干燥装置等的专利布局。一直到2015年，美的主要布局嵌入式、独立式洗碗机专利，这与美的当时的市场是相关的。在2015年以前美的主要是外销业务，因此研发的重点主要是欧美常用的嵌入式、独立式洗碗机，即使销售国内的洗碗机产品也是基于外销产品的改进。但2015年以后，中国洗碗机市场开始变热，美的在产品上也进行了大量改进，特别突出中国特色。2017年3月份，美的发布其明星产品“美的范”免安装洗碗机M1，而早在2016年该款产品所涉及的外形等相关技术已经采用专利进行保护。紧接着美的在2017年10月份正式发布水槽式洗碗机，同样在产品发布前，相关专利已经布局。由此可见，美的逐渐将市场转移到国内，在洗碗机普及度逐渐提升的时候，提前抢占专利制高点。
