导读：随着洗碗机家电企业的不断发展与创新，洗碗机的外形、功能、自适应性和洗涤效果也在不断完善。洗碗机是一种集洗涤、烘干、消毒、杀菌为一体的家用电器，一般按洗涤方式分为喷嘴式和叶轮式洗碗机。本文将从喷嘴式洗碗机的专利申请趋势、技术发展路径及重点专利权人专利申请趋势等角度分析该类型洗碗机的专利情况。

　　喷嘴式洗碗机又称为淋浴式洗碗机，其清洗方式为喷射式，即利用压力喷嘴将水喷射到不同方向对餐具器皿进行洗涤。喷嘴式洗碗机有多种结构形式，如上下回转式、下喷嘴式、下喷嘴反射翼式、塔喷嘴式、多孔管式、雨弹头式和旋转气缸式等。这几种形式的洗碗机都是从几个侧面及不同方向喷出水流，以喷射、淋浴的方式来洗涤餐具。

　　下面将从专利申请角度分析喷嘴式洗碗机的技术发展情况。

01 　专利申请趋势分析

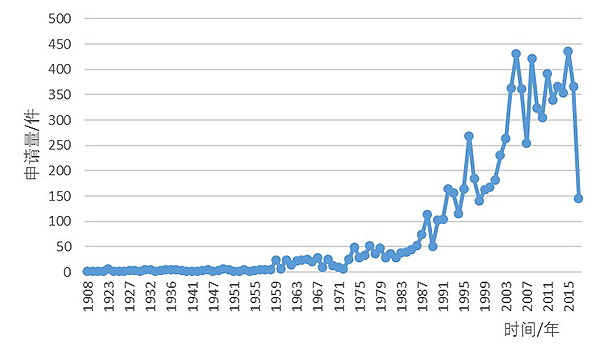

图1 喷嘴式洗碗机专利申请趋势图

　　喷嘴式洗碗机是洗碗机洗涤方式中最常用的一种，喷嘴式洗碗机的专利申请趋势与洗碗机的专利申请趋势类似。从1908年至1960年，喷嘴式洗碗机处于起步阶段，专利申请量较少，技术累积还不够。从1960年后随着冲刷臂结构、控制方法等的发展，专利申请量开始增长，至1996年达到专利申请小高峰。1999年至2005年，专利申请呈现快速增长趋势，2006年后喷嘴式洗碗机的专利申请量呈波动式。

02 　技术发展路径分析

图2 喷嘴式洗碗机冲刷臂的技术发展路径图

　　冲刷臂是喷嘴式洗碗机的重要组成部分，随着技术的发展，冲刷臂经历了多次改进。冲刷臂的工作面设有不规则和不同方向的喷水口，清洗泵将热水压入冲刷臂腔体内，再经由喷水口喷出。冲刷臂由于受到水的反作用而转动，从三维方向射出水柱对餐具进行清洗。在1995年以前，冲刷臂一般采用直线型，喷水孔在转轴两侧对称分布。1995年至2007年，冲刷臂开始发展为弯曲型，弯曲型冲刷臂可优化水流，减少水耗。到2008年至今，利用微几何原理设计冲刷臂结构及喷水口，而且冲刺臂也从单层发展为多层，可以从多个方向和角度喷出水流。喷水口不同角度倾斜布置，覆盖更大面积，无冲刷阴影区，更节水。

03 　 重点专利权人专利申请趋势分析

图3 喷嘴式洗碗机重点专利权人专利申请趋势图

　　各专利权人在喷嘴式洗碗机的研发中都投入了不少的研发时间，对比博西、松下、美的和海尔在喷嘴式洗碗机的近20年专利申请趋势可以看出，博西和松下在2000年以前就已经开始关注喷嘴式洗碗机，海尔研发喷嘴式洗碗机的时间也较早，在2000年之前也布局了少量专利，美的则在2005年之后才开始投入喷嘴式洗碗机的研制。2005年左右是博西和松下在喷嘴式洗碗机上研发最密集的时间段，两家公司的技术积累情况比较类似，都在该阶段布局了较多的专利。海尔在2005年之后有一段时间中断了专利申请，从2010年后才陆续布局专利。而美的的专利密集时间段则是2015年左右，近年美的加强了喷嘴式洗碗机的研发投入。

　　喷嘴式洗碗机对餐具的形状、大小和摆放位置有一定的要求，因此比较适合碟、盘等深度较浅的西餐餐具。但随着喷嘴式洗碗机的结构改进，也慢慢走入了中国市场。

　　由此可见，随着人们生活的不断改善，对品质生活的日益追求，各大洗碗机家电企业纷纷进行技术布局，尤其是各大重点专利权人，加大了对喷嘴式洗碗机的研发投入，反映了洗碗机市场的广阔前景。
