导读：随着洗碗机家电企业的不断发展与创新，洗碗机的外形、功能、自适应性和洗涤效果也在不断完善。洗碗机是一种集洗涤、烘干、消毒、杀菌为一体的家用电器，一般按洗涤方式分为喷嘴式和叶轮式洗碗机。本文将从叶轮式洗碗机的专利申请趋势、技术产出国分布及专利权人市场国布局等角度分析该类型洗碗机的专利情况。

　　叶轮式洗碗机主要由叶轮和电机两部分组成，叶轮式洗碗机的特点是，工作时电机驱动机体底部的叶轮，当叶轮高速旋转时搅动水流，飞溅的水花和水流反复冲击碗碟以完成餐具的清洁。下面将从专利申请角度分析叶轮式洗碗机的技术发展情况。

01 　专利申请趋势分析

图1 叶轮式洗碗机专利申请趋势图

　　图1是叶轮式洗碗机的专利申请趋势图，从图中可以看出，叶轮式洗碗机从1913年开始有专利布局，但1990年前，叶轮式洗碗机的专利申请量较少，自1990年后专利申请量呈现波动式增长。2014年、2015年专利申请量达到峰值，2016年、2017年因专利公开延迟而有所下降。

　　叶轮式洗碗机的专利技术分布主要在家庭洗涤或清扫领域，占比达73%。其次是非变容式泵，占比12%。一般清洁和洗涤分别占比7%和4%，而电机占比为4%。

02 　技术产出国分布分析

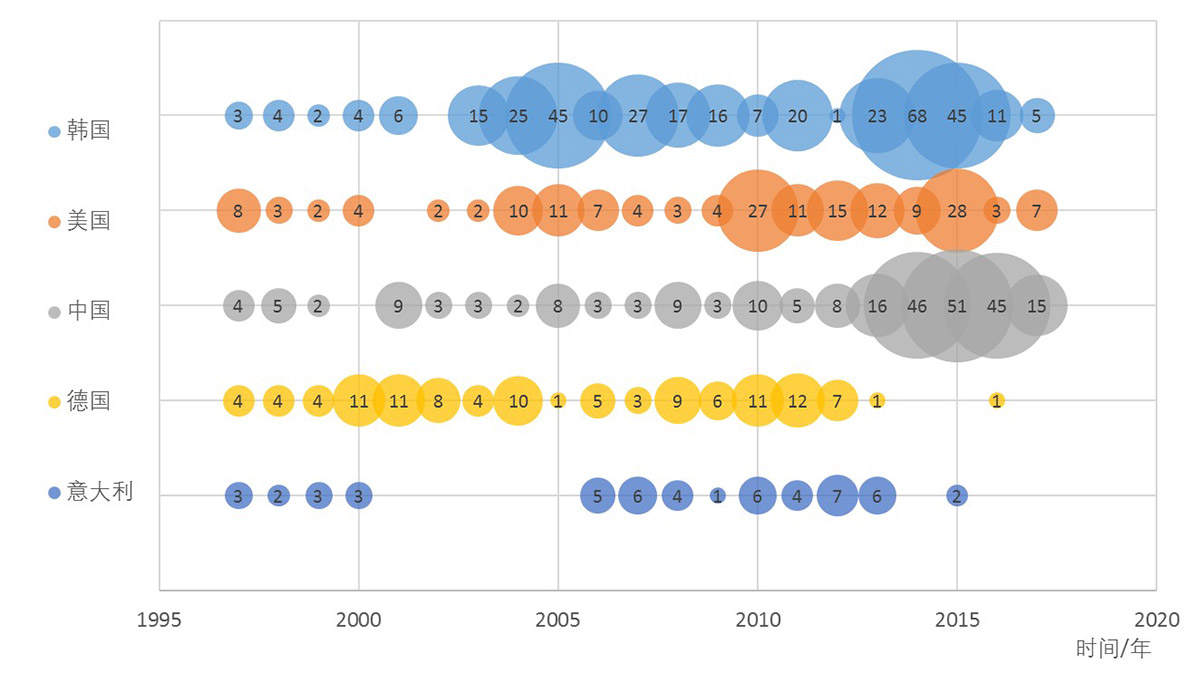

图2 叶轮式洗碗机技术产出国分布图

　　选取专利申请量排名前5的技术产出国，从近20年的专利申请趋势可以看出。2000年之前，中国在叶轮式洗碗机领域的技术实力较差，德国、美国的技术研发实力较强。2000年至2010年这10年间，韩国在叶轮式洗碗机领域的专利布局加大，2005年左右出现专利布局高峰期。而在这10年间美国、中国也都有叶轮式洗碗机领域的相关技术产出，但德国在该领域的专利布局稍有减少。意大利在2000年至2005年中断了叶轮式洗碗机的专利申请，2005年至2010年专利布局量并不大。从2010年至2017年，韩国和中国在叶轮式洗碗机的专利申请量呈增长趋势，美国在该领域的专利布局也呈现一定的热度，但德国和意大利在该领域的技术输出日益减少。

03 　 专利权人市场国布局分析

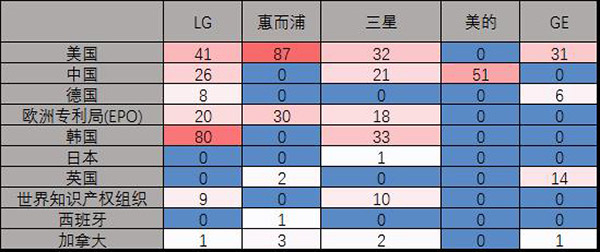

图3 叶轮式洗碗机专利权人市场国布局图

　　在叶轮式洗碗机技术领域，专利申请量排名前5的专利权人分别是LG、惠而浦、三星、美的和GE。LG在叶轮式洗碗机的专利布局主要集中在韩国本土国，其次在美国和中国也有专利布局。惠而浦作为美国的本土企业，在美国的专利布局量最大。三星与LG不同，韩国和美国是其同等重视的市场国，另外三星也在中国布局了不少专利，较为看好中国市场。美的是中国本土企业，仅在中国布局了叶轮式洗碗机专利，与其他大型洗碗机公司相比，美的的目标市场为中国，在其他国家都未进行专利申请。GE在叶轮式洗碗机的市场国主要在美国，另外在英国、德国也有专利布局。

　　叶轮式洗碗机相较于喷嘴式洗碗机的市场占有率并不太高，但从专利布局来看，韩国、美国、中国等国家并都未降低叶轮式洗碗机的技术研发力度，LG、惠而浦等洗碗机企业也都持续关注该类型洗碗机的市场布局。由此看出，叶轮式洗碗机在洗碗机领域将继续占有一席之地。
